Interconnexion Switchs Extreme Networks

01

Contexte & objectifs

Mise en place d'une architecture réseau commutée (L2) reliant des équipements de générations différentes pour assurer la continuité de service et la flexibilité du brassage en environnement de test/production.

Problématique : Comment interconnecter des équipements réseau de générations et systèmes d'exploitation différents tout en garantissant une segmentation VLAN efficace et des performances optimales ?

Switch 1 (Récent)

Extreme Networks 5320-24P-8XE

OS : SwitchEngine / EXOS

Switch 2 (Ancien)

Extreme Networks ERS 3626GTS-PWR+

OS : BOSS / ERS

Liaison Uplink

10 Gbps Full Duplex

Câbles SFP+ DAC passifs 1m

VLANs configurés

Data (1), Voix (2), WiFi Guest (100)

Segmentation 802.1Q

02

Actions & réalisations

Configuration complète d'une infrastructure réseau multi-VLAN avec interconnexion haut débit entre équipements hétérogènes.

Gestion des OS Hétérogènes

Adaptation des commandes CLI entre syntaxe EXOS (configure vlan...) et ERS/BOSS (vlan members add...)

Résolution des incompatibilités de syntaxe lors de la création des VLANs

Configuration VLAN (802.1Q)

Création et nommage des VLANs : Data (VID 1), Voix (VID 2), WiFi_Guest (VID 100)

VLAN 1 (Data) en Untagged/PVID (Natif) pour l'accès direct des PC

VLAN 2 & 100 en Tagged pour téléphones IP et bornes Wi-Fi

Ports "universels" (Tagged sur tous les ports) pour flexibilité totale

Uplink & Performance

Configuration des ports SFP+ (Ports 27/28) pour l'interconnexion

Validation de l'auto-négociation et stabilité du lien à 10 Gbps Full Duplex

Technologies utilisées

Extreme EXOS Extreme BOSS/ERS 802.1Q SFP+ 10G VLAN Tagging Trunking

Compétences validées

Administration CLI Protocole 802.1Q Troubleshooting SFP+ Interopérabilité Legacy/Moderne

Compétences BTS SIO

Configurer les équipements réseau Administrer un réseau local Assurer la continuité de service

03

Difficultés & solutions

Problème : Syntaxes CLI incompatibles entre EXOS et BOSS

Solution : Documentation des équivalences de commandes et adaptation pour chaque OS

Problème : Compatibilité des modules SFP+ entre générations d'équipements

Solution : Utilisation de câbles DAC passifs Extreme Networks certifiés pour garantir la compatibilité

Problème : Gestion du VLAN natif différente entre les deux OS

Solution : Configuration explicite du PVID sur les deux équipements pour assurer la cohérence

04

Migration VoIP Avaya

Dans le cadre du renouvellement de l'infrastructure réseau de la Mairie de La Madeleine, les commutateurs historiques Avaya sont remplacés par des équipements Extreme Networks (Série 5320/5420). Lors de la bascule initiale, les téléphones IP Avaya n'ont pas réussi à récupérer leur configuration réseau via DHCP, entraînant une interruption de service.

Différences Avaya vs Extreme Networks

Caractéristique	Switch Avaya (Legacy)	Switch Extreme (EXOS)
Découverte VoIP	Automatique (ADAC) - Mécanismes propriétaires	Manuelle (LLDP-MED) - Configuration explicite requise
Gestion VLAN Port	Port-based flexible, VLAN voix taggué auto	Stricte Tagged/Untagged - Data Untagged, Voix Tagged
Protocole Découverte	ADAC ou TLVs propriétaires Avaya	Standard LLDP-MED (Media Endpoint Discovery)
Syntaxe CLI	Nortel legacy (`config vlan <id> ports add...`)	EXOS modulaire (`configure vlan <nom> add ports...`)

Conclusion : Les switchs Avaya simplifiaient la connexion des téléphones grâce à des automatismes propriétaires. Avec Extreme, il faut configurer le standard LLDP-MED pour obtenir le même résultat.

05

Configuration LLDP-MED

Configuration validée sur switch Extreme 5320 en version EXOS permettant aux téléphones Avaya de découvrir automatiquement leur VLAN.

A. Configuration des VLANs

# 1. Création des VLANs
create vlan "Data" tag 1     # VLAN par défaut pour les PC
create vlan "Voix" tag 2     # VLAN dédié à la téléphonie

# 2. Configuration du port utilisateur (Téléphone + PC)
configure vlan Data add ports 2 untagged  # PC en VLAN 1
configure vlan Voix add ports 2 tagged    # Téléphone en VLAN 2

B. Configuration LLDP-MED (Coeur de la solution)

# 1. Activer LLDP sur les ports
enable lldp ports 2

# 2. Annoncer les capacités MED
configure lldp port 2 advertise vendor-specific med capabilities

# 3. Indiquer le VLAN Voix au téléphone
configure lldp port 2 advertise vendor-specific dot1 vlan-name vlan Voix

# 4. Appliquer la politique QoS (DSCP 46 = Prioritaire)
configure lldp port 2 advertise vendor-specific med policy application voice vlan Voix dscp 46

# 5. Gestion alimentation PoE via LLDP
configure lldp port 2 advertise vendor-specific med power-via-mdi

C. Configuration PoE et Physique

# Activer le PoE
enable inline-power ports 2

# Forcer 100Mbps Full-Duplex (stabilité anciens postes Avaya)
configure ports 2 auto off speed 100 duplex full

D. Configuration Uplink

# Port reliant le switch au coeur de réseau (port 13)
configure vlan Data add ports 13 untagged  # Natif/Management
configure vlan Voix add ports 13 tagged    # Voix taggué

Bilan des Tests en Lab

Alimentation : Téléphone alimenté via PoE (~1.6W)

Découverte VLAN : LLDP-MED bascule auto sur VLAN 2

Connectivité PC : PC branché derrière téléphone OK (VLAN 1)

Mise à jour : Téléphone télécharge firmware et redémarre

DHCP Voix : En attente config relais DHCP production

Prérequis Production

Configurer IP Helper (Relais DHCP) sur VLAN Voix

Vérifier Option DHCP 242 (MCIPADD) pour serveur Avaya

06

Preuves & captures

Documentation visuelle de l'intervention technique sur l'infrastructure réseau, de la préparation du matériel à la mise en production.

Interconnexion Switchs

Préparation du matériel : câbles DAC SFP+ Extreme Networks et notes de planification VLAN

Préparation et planification

Matériel prêt à être installé : deux câbles DAC SFP+ Extreme Networks (1m, 10 Gbps) avec le plan de configuration VLAN détaillé sur le bloc-notes (Data, Voix, WiFi Guest).

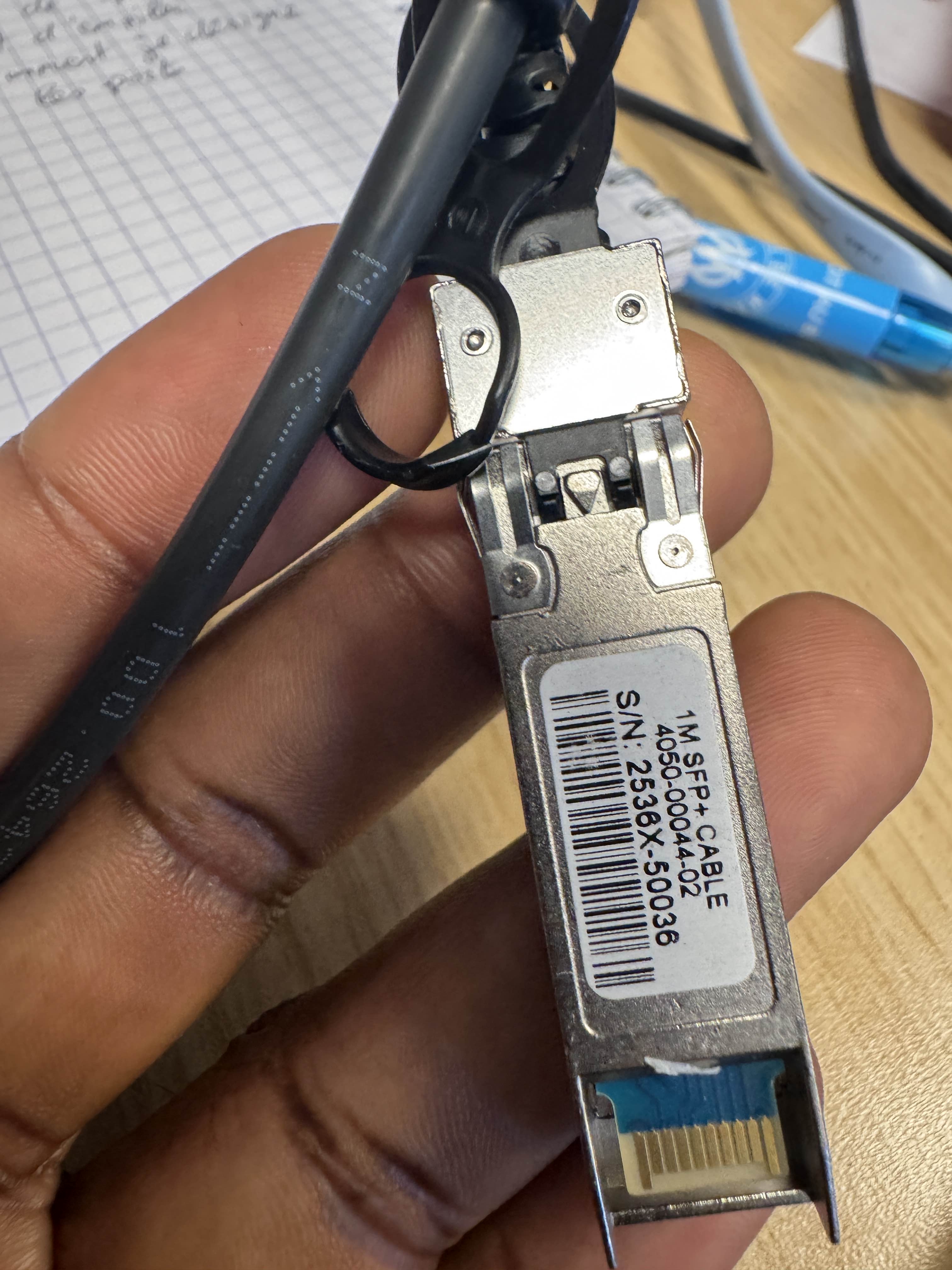

Gros plan sur le connecteur SFP+ DAC Extreme Networks avec tirette de déverrouillage

Détail connecteur SFP+

Zoom sur le connecteur SFP+ DAC (réf. 4050-00044-02). Visible : la tirette noire de déverrouillage et les broches de connexion dorées garantissant une liaison 10 Gbps fiable.

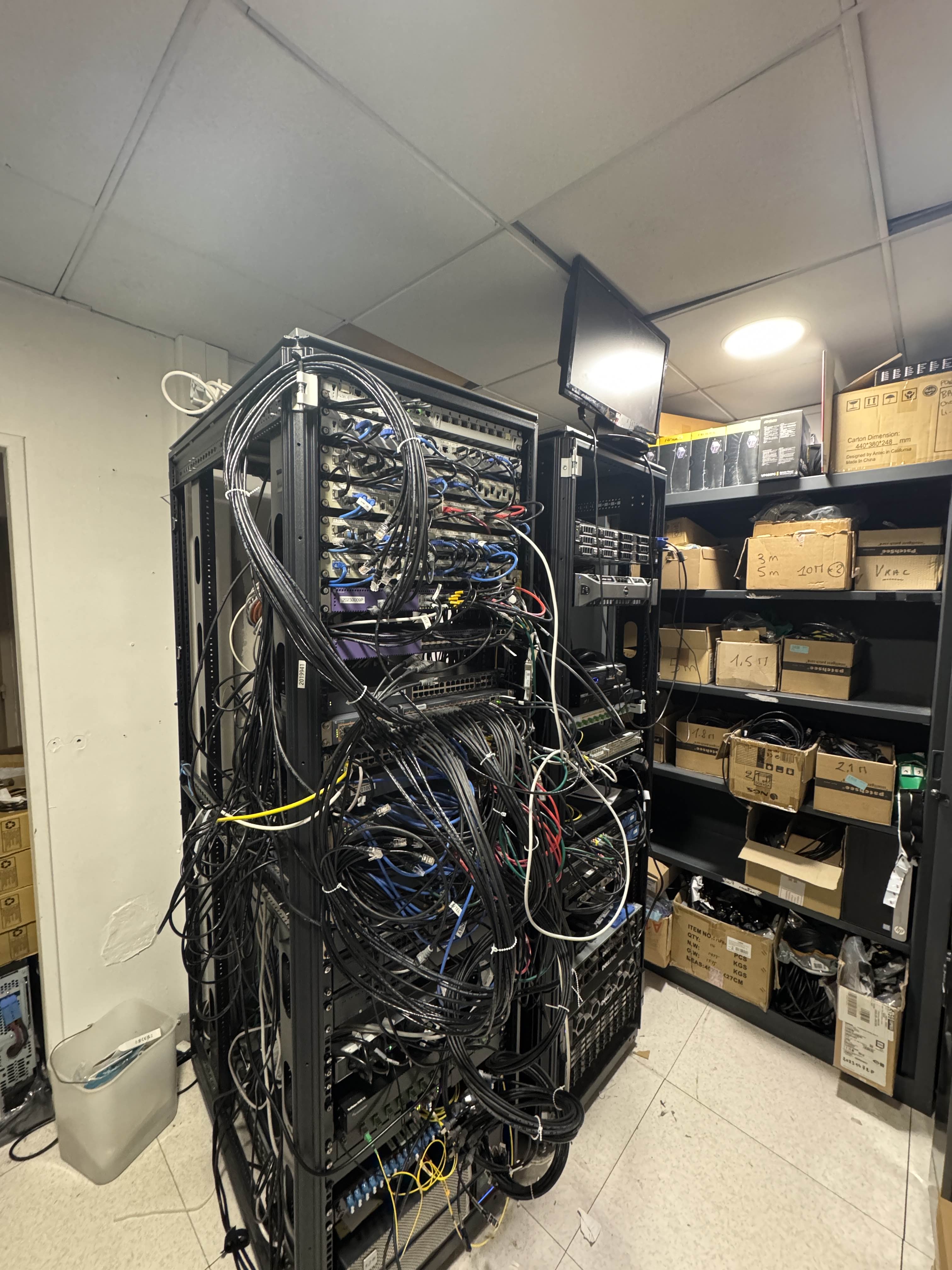

Vue d'ensemble de la baie

Local technique avec la baie de brassage en production. Câblage dense (bleu/noir), stockage de câbles de rechange classés par longueur, et moniteur de maintenance sur site.

Switches en fonctionnement

Vidéo des équipements actifs dans la baie : switches Extreme Networks (violet) et Avaya/Extreme 3626GTS-PWR+. LEDs vertes clignotantes indiquant l'activité réseau et les liaisons opérationnelles.

Migration VoIP Avaya

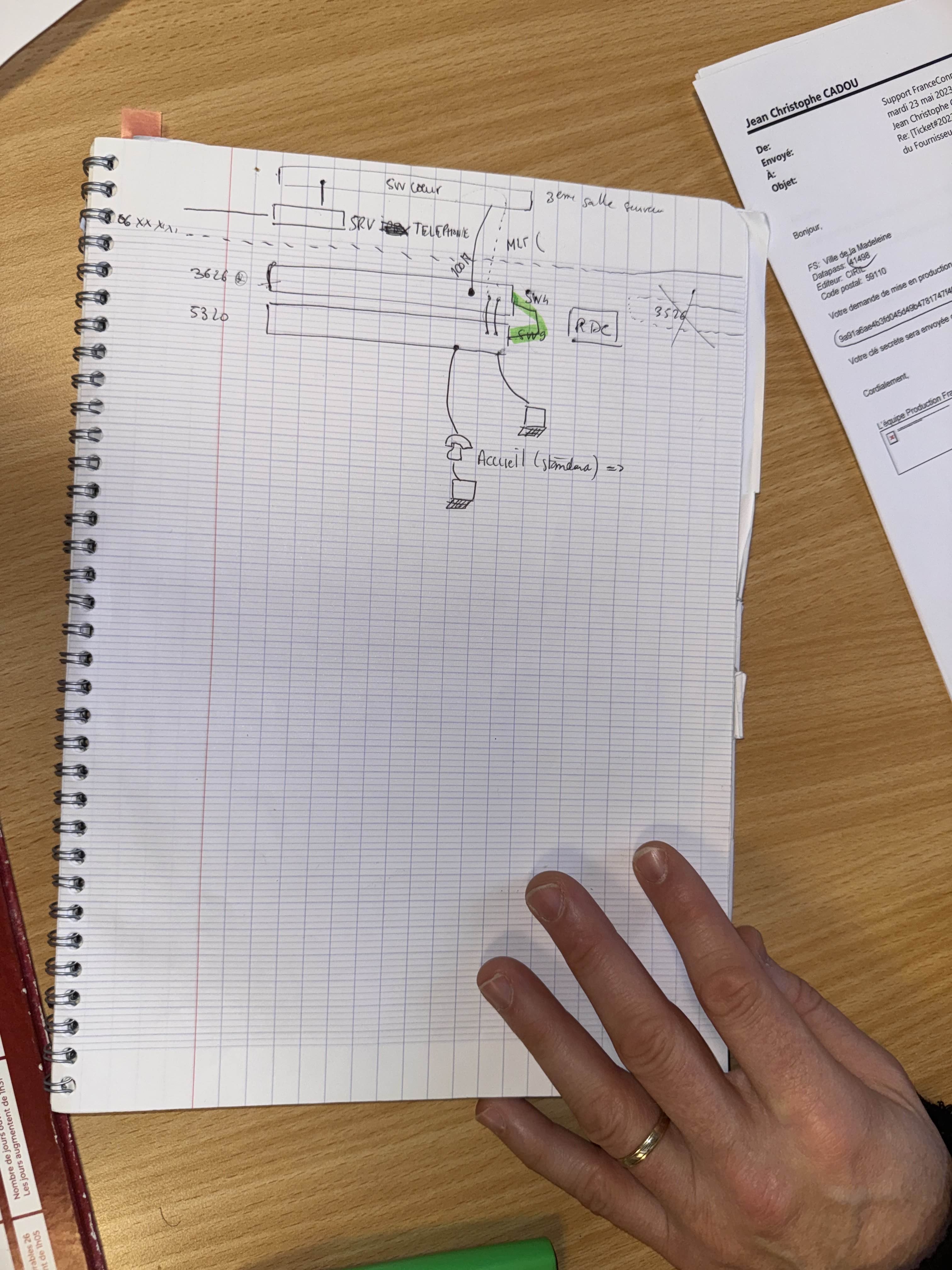

Schéma de l'architecture réseau avec serveurs, téléphones et switchs

Schéma d'architecture

Plan de l'infrastructure réseau montrant la connexion entre les serveurs (coeur, téléphonie), les switchs 3626 et 5320, et les postes utilisateurs (accueil/standard).

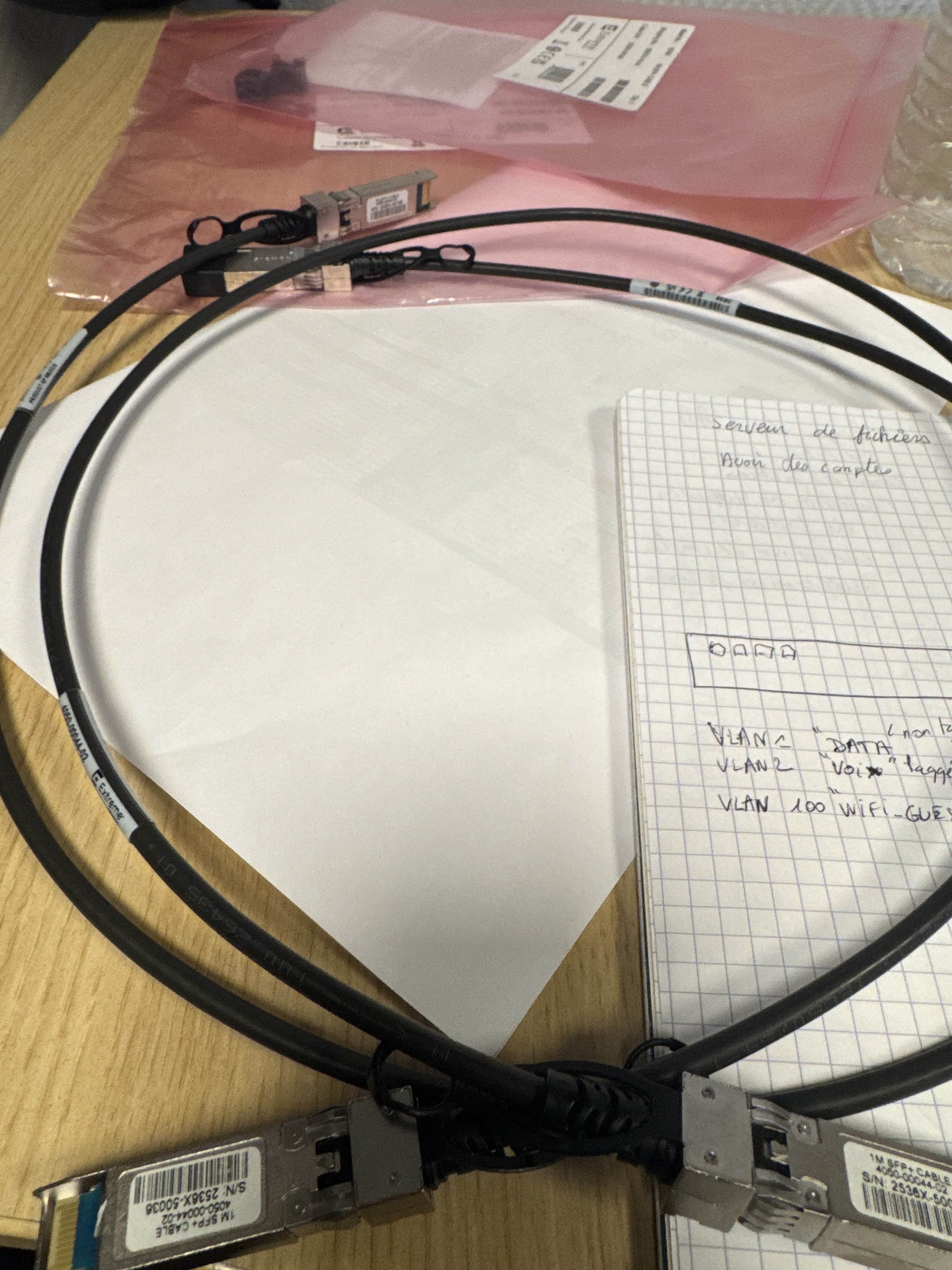

Câbles SFP+ DAC avec notes de configuration VLAN

Câbles SFP+ et config VLAN

Câbles DAC SFP+ 1M avec notes manuscrites : VLAN1 "DATA" (non taggé), VLAN2 "Voix" (taggé), VLAN100 "WIFI-GUEST". Configuration pour serveur de fichiers.

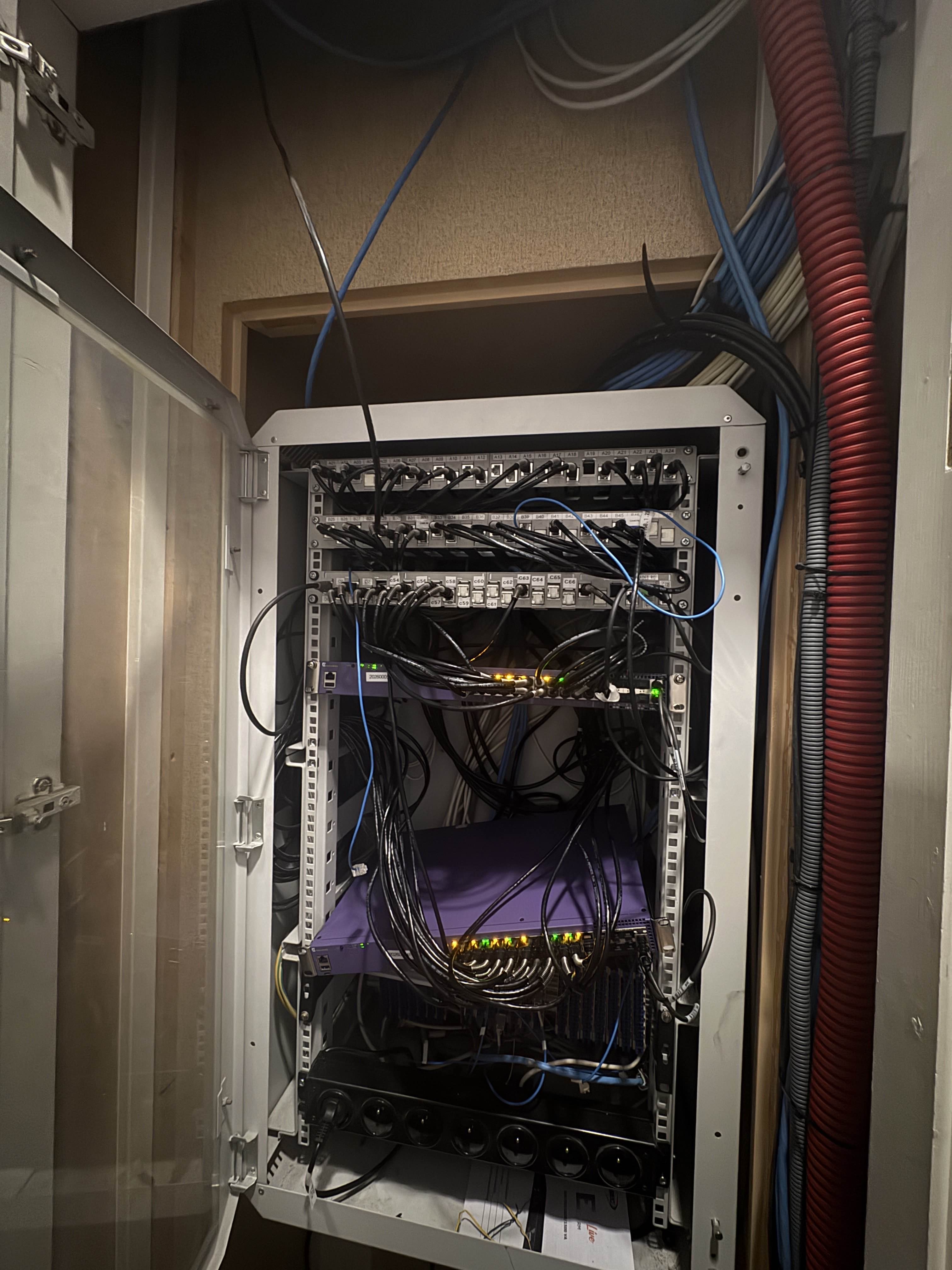

Montage du switch Extreme dans la baie - téléphones ne récupèrent pas d'IP

Montage initial - Problème IP

Switch Extreme monté dans la baie (visible en violet). Après installation, les téléphones Avaya ne remontaient pas d'IP via DHCP - absence de configuration LLDP-MED identifiée.

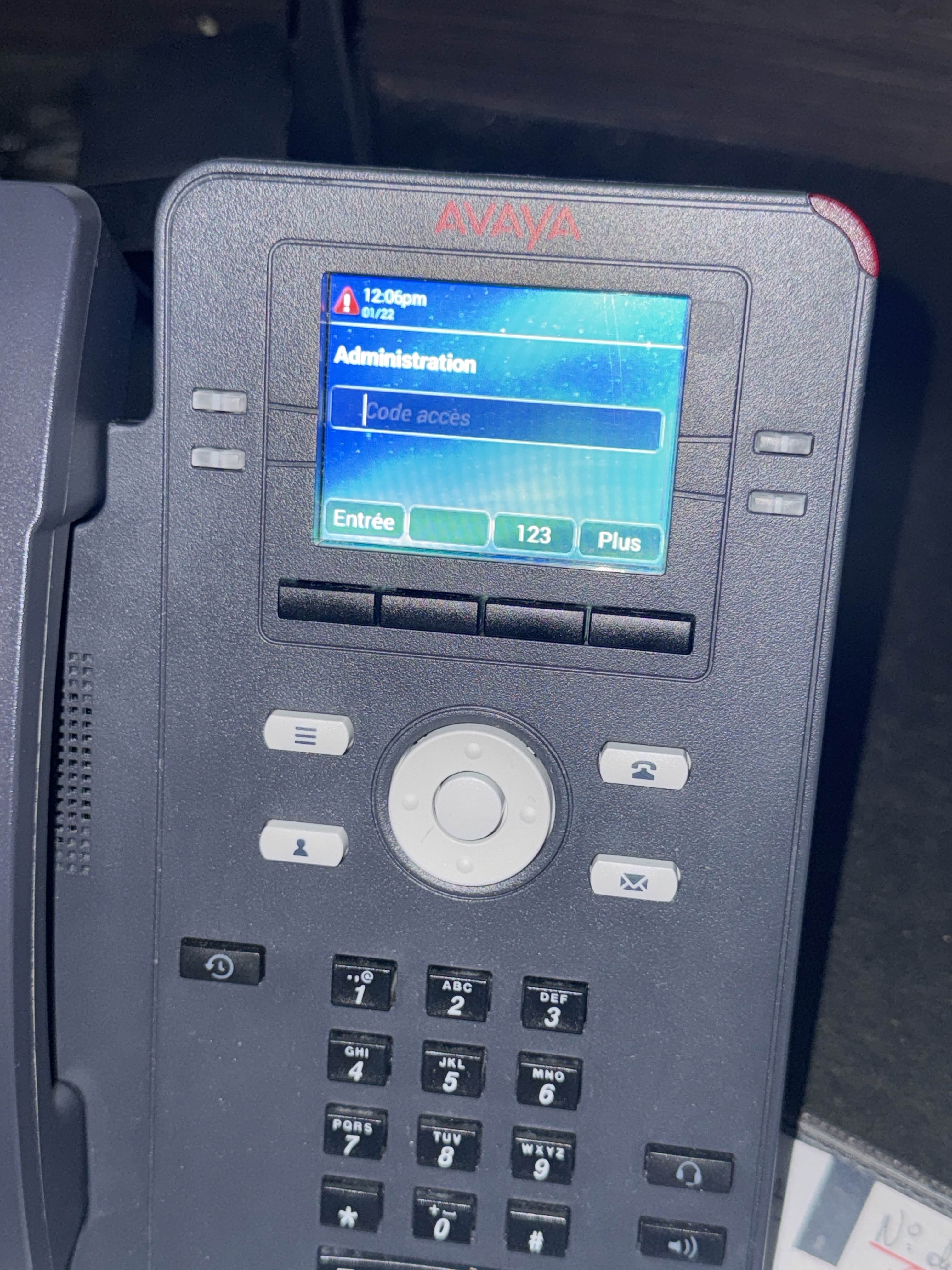

Téléphone Avaya en mode Administration - attente DHCP

Téléphone sans IP

Téléphone Avaya bloqué en mode Administration. Malgré la configuration VLAN Voix et Data, le téléphone ne recevait pas d'adresse IP du serveur DHCP.

Baie de stockage

Vue d'ensemble du local technique avec la baie de stockage, les serveurs et l'infrastructure réseau complète de la Mairie de La Madeleine.

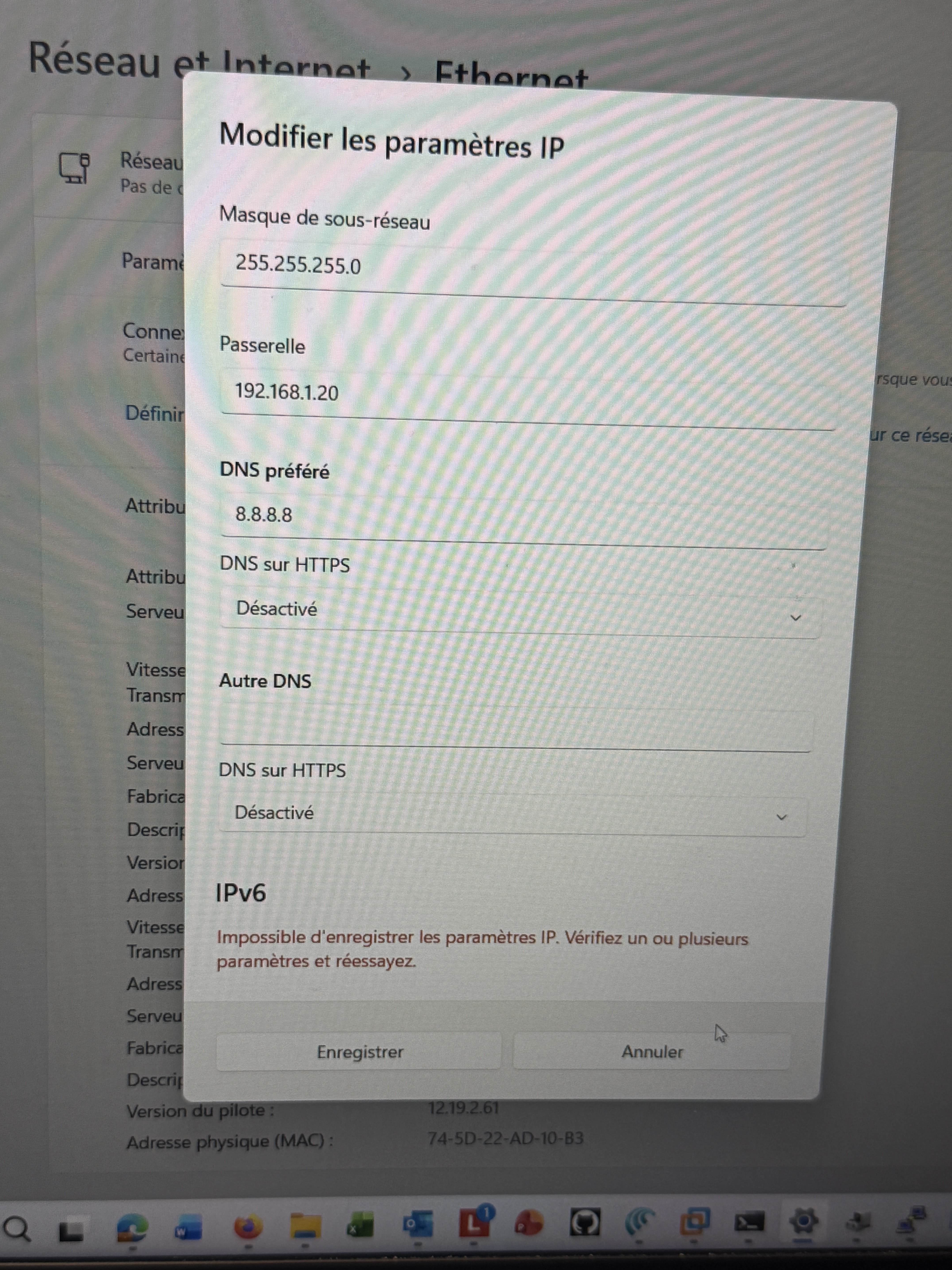

Configuration IP manuelle pour tests en laboratoire

Configuration IP Lab

Configuration manuelle des paramètres IP (255.255.255.0, passerelle 192.168.1.20, DNS 8.8.8.8) pour tester la connectivité avec le switch Extreme en environnement de lab.

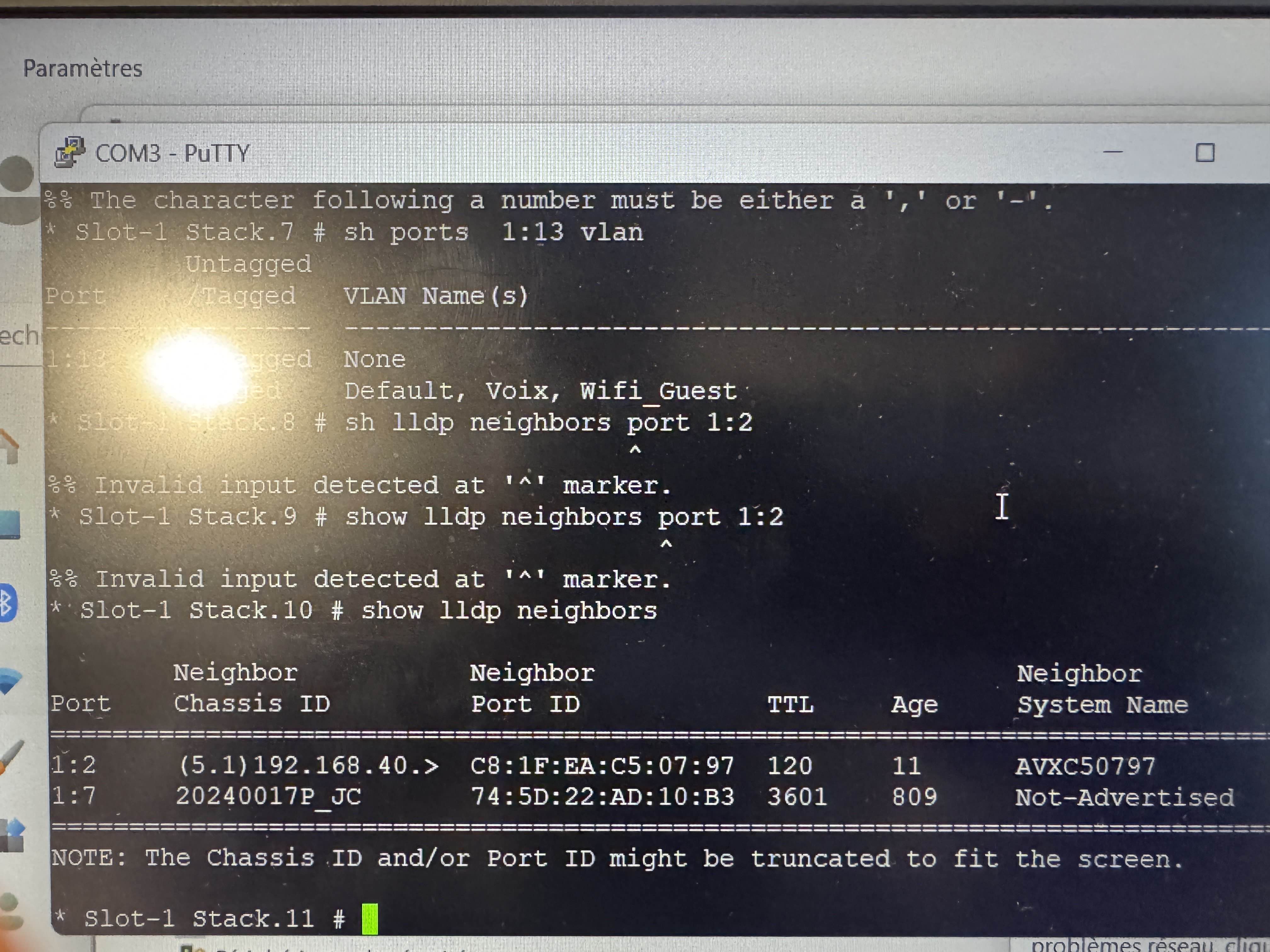

Commande show lldp neighbors - détection du téléphone Avaya

LLDP Neighbors - Succès

Commande show lldp neighbors montrant la détection réussie : PC (192.168.40) et téléphone Avaya (AVXC50797) sur les ports 1:2 et 1:7 via LLDP-MED.

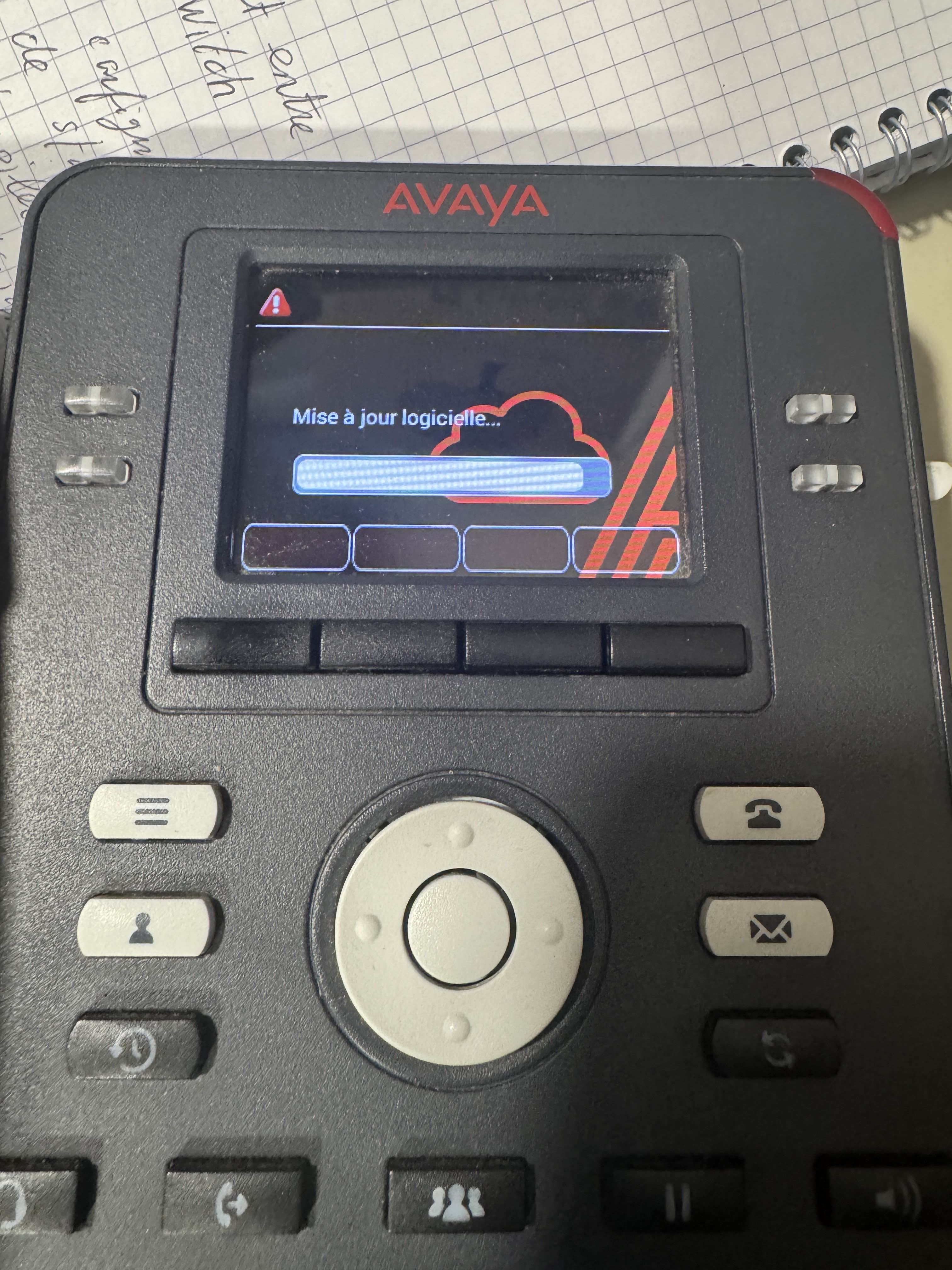

Téléphone Avaya effectuant une mise à jour logicielle

Téléphone - Mise à jour OK

Après configuration LLDP-MED, le téléphone Avaya a récupéré son IP et effectue automatiquement sa mise à jour logicielle - preuve de connectivité réseau fonctionnelle.

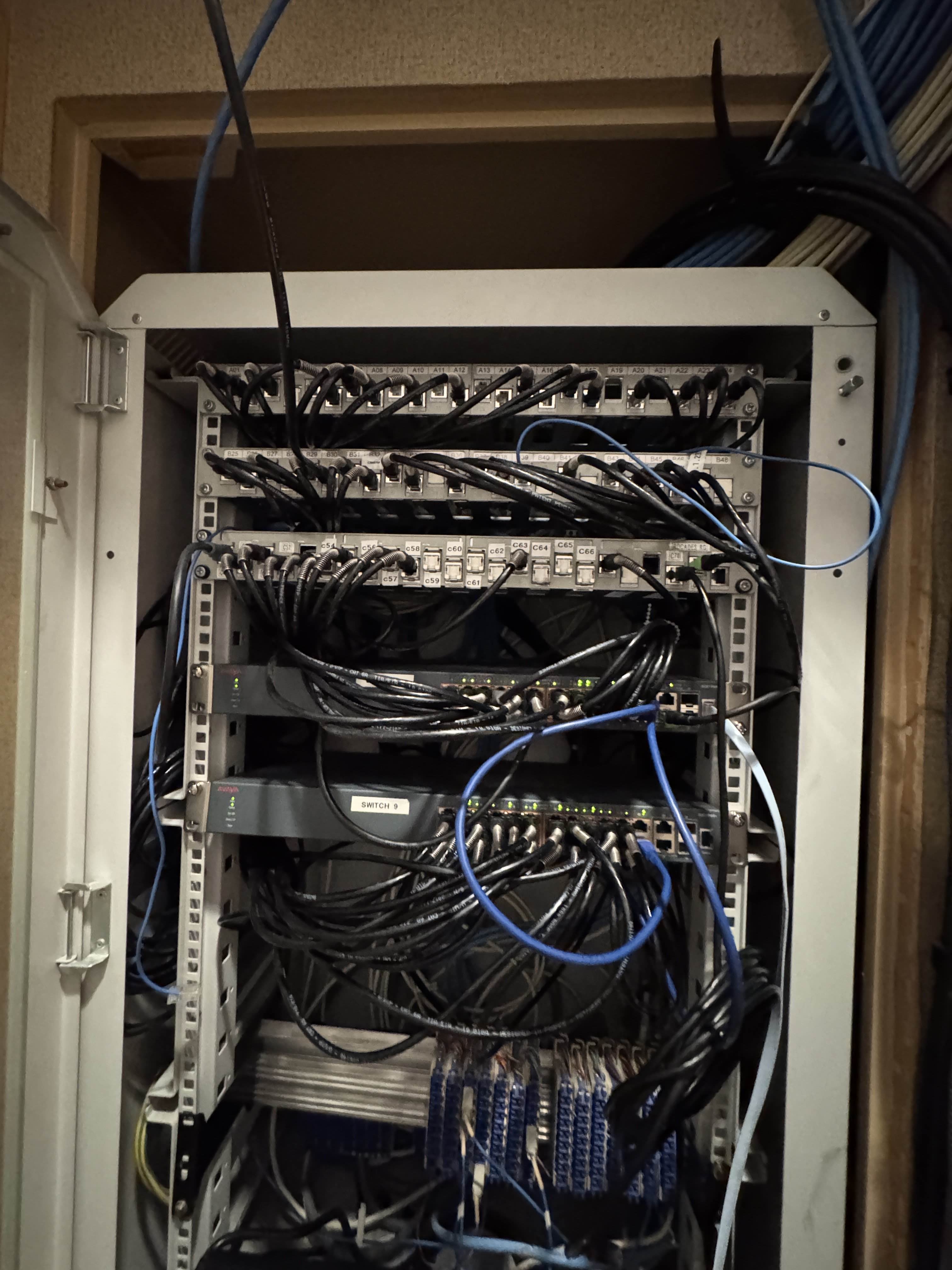

Baie avec anciens switchs remis en place temporairement

Rollback temporaire

Les anciens switchs Avaya ont été remis en place temporairement suite aux problèmes de téléphonie, le temps de valider la configuration LLDP-MED en laboratoire.

Tests Lab Extreme 5420

Vidéo des tests en laboratoire avec les deux nouveaux switchs Extreme 5420, validation de la configuration VLAN et LLDP-MED avant déploiement en production.

Diagnostic port coeur

Identification d'un problème : le port du switch coeur de la mairie ne clignotait pas. Après discussion avec le tuteur, test sur un autre port qui a résolu le problème.

Ancien emplacement Avaya

Documentation de l'ancien emplacement du switch Avaya avant le remplacement par les nouveaux équipements Extreme Networks.
